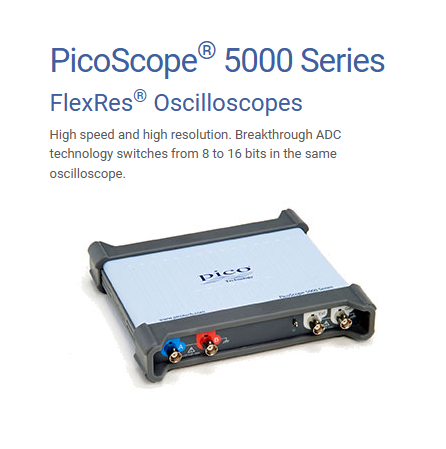

PicoScope® 5000系列示波器

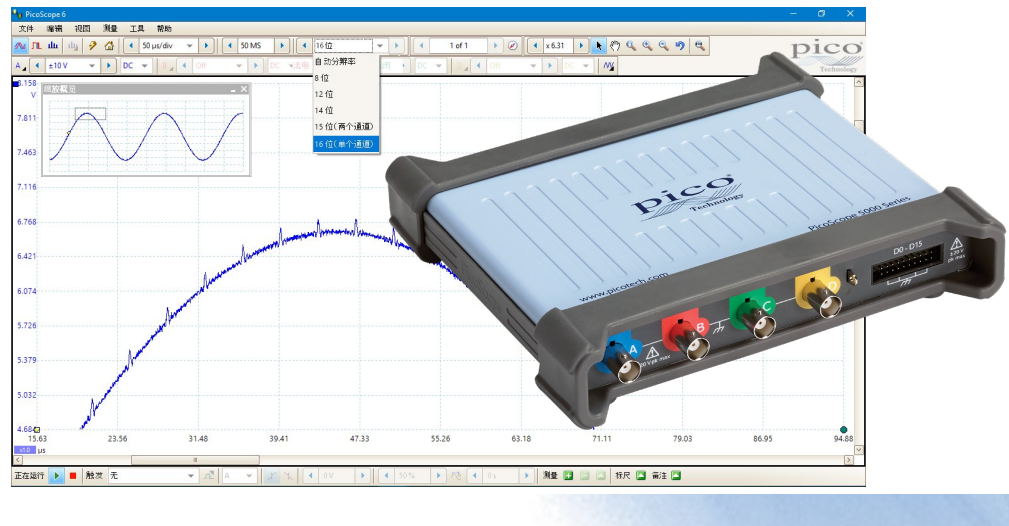

PicoScope® 5000 系列,FlexRes®示波器和 MSO,功能齐全的USB示波器,FlexRes 8 至 16 位灵活硬件分辨率,模拟带宽高达 200 MHz,8 位分辨率时采样速率为 1 GS/s,12 位分辨率时采样速率为 500 MS/s,安静,无风扇设计
类型 示波器及数字化仪
规格 一台
品牌 PICO Technology
型号 PICOScope 5000
177-8065-9961
产品详情


PicoScope 6000E 系列深度内存、高性能USB示波器MSO






更快调试的更智能范围

PicoScope 6000E系列固定分辨率和FlexRes示波器可提供812位的垂直分辨率带宽高达1GHz采样率达5 GS / s

具有四个或八个模拟通道的模型具有所需的时序和幅度分辨率,以揭示信号完整性问题,例如时序误差,毛刺,信号丢失,串扰和亚稳性问题。

·高达1 GHz带宽

·8位至12FlexRes ® ADC

·选择4个(高达1 GHz)或8个(高达500 MHz)模拟通道

·支持多达16个数字MSO通道

·5 GS / s200 ms捕获时间

·多达4GS捕获存储器

·50 MHz 200 MS / s 14AWG

·每秒30万个波形更新速率

·PicoScopePicoLog®PicoSDK ®附带的软件

·包括21个串行协议解码器/分析仪

·面罩极限测试和用户可定义的警报

·高分辨率波形时间戳

·每次采集的结果超过一千万次DeepMeasure™

·高级触发器:边沿,窗口,脉冲宽度,窗口脉冲宽度,电平下降,窗口下降,间隔,欠幅和逻辑

典型应用

这些示波器和PicoScope 6应用软件非常适合从事高性能嵌入式系统,信号处理,电力电子,机电一体化和汽车设计工作的设计工程师,以及从事物理实验室,粒子多通道高性能实验的研究人员和科学家的理想选择。加速器和类似设施。

PicoScope 6000E应用程序编程接口(API)提供对全套高级硬件功能的编程访问,并可用于开发各种自定义和OEM应用程序。

一流的带宽,采样率和存储深度

最大采样率下的捕获时间:5 GS / s200 ms

PicoScope 6000E系列示波器具有高达1 GHz的模拟带宽和5 GS / s的实时采样率,可显示200 ps时间分辨率的单脉冲。

PicoScope 6000E系列可为您提供任何示波器上标配的最深的捕获存储器,而价格却不高-总计高达4 GS。这种超深存储器可以使示波器以5 GS / s的最大采样率捕获200 ms的波形。

当使用PicoSDK时,通过将示波器的整个内存分配给单个波形,可以维持最大5 GS / s的采样率,甚至可以捕获更长的时间,达到令人难以置信的800 ms

SuperSpeed USB 3.0接口和硬件加速功能可确保即使长时间拍摄也能显示流畅且反应灵敏的画面。

PicoScope 6000E系列为您提供了对当今的高性能嵌入式计算机和下一代嵌入式系统设计进行严格测试所需的波形存储器,分辨率和分析工具。

功能,便携性和性能

传统的台式混合信号示波器占用大量台式空间,而具有八个模拟通道的型号对于从事下一代设计的许多工程师来说价格过高。

PicoScope 6000E系列示波器小巧便携,可提供实验室或移动工程师所需的高性能规格,并为此类仪器提供最低的拥有成本。

PicoScope 6000E系列提供多达8个模拟通道,以及带有插入式8通道TA369 MSO(混合信号示波器)模块的可选816数字通道。灵活的高分辨率显示选项使您可以详细查看和分析每个信号。

这些设备受到PicoScope 6软件的支持,为许多应用提供了理想的,经济高效的软件包,包括设计,研究,测试,培训,服务和维修。

PicoScope 6包含在示波器的价格中,可以免费下载,免费更新,并且可以根据需要安装在任意多台PC上,从而可以在没有示波器的情况下离线查看/分析数据。

标配高端功能

购买PicoScope并不像从其他示波器公司购买,在这些示波器公司中,可选的附加功能会大大提高价格。

在我们的示波器中,高端功能(如串行解码,掩码极限测试,高级数学通道,分段存储器,基于硬件的时间戳和信号发生器)已包含在价格中。

为了保护您的投资,示波器内的PC软件和固件都可以更新。Pico Technology长期以来一直通过软件下载免费提供新功能。

我们兑现了未来不断增强的承诺。我们产品的用户通过成为终身客户并经常向同事推荐我们来奖励我们。

强大的工具提供了无尽的选择

PicoScope提供了许多强大的工具来帮助您获取和分析波形。虽然这些工具可以单独使用PicoScope的真正功能在于它们可以一起工作的方式。

例如,快速触发模式使您可以在几毫秒内收集10000个波形,并且它们之间的停滞时间最短。手动搜索这些波形非常耗时,因此只需选择一个您满意的波形,然后让遮罩工具为您进行扫描即可。完成后,测量将告诉您有多少失败,并且缓冲区导航器允许您隐藏良好的波形并仅显示有问题的波形。

下面的屏幕截图显示了频率随时间变化的曲线图。也许相反,您想将变化的占空比绘制为图表?满足触发条件时,如何从AWG输出波形并自动将波形保存到磁盘呢?借助PicoScope的强大功能,几乎无限的可能性。
